안테나 제작

아마추어 무선의 묘미 중 하나는 안테나를 스스로 만들어 볼 수 있다는 점입니다. 성능이 보장된 기성 안테나를 구입하여 사용하는 것도 좋지만, 실험을 통해 자신만의 안테나를 만들어 보는 것도 제법 재미있습니다.

안테나를 제작하기 위해서는 먼저 자신이 사용하고자 하는 통신 주파수(HF, VHF, UHF)를 결정하고, 단일밴드 안테나 또는 멀티밴드 안테나로 할지 결정하고, 운용장소 및 주변환경을 고려하여 가장 알맞는 안테나가 무엇인지 결정하는 것이 필요합니다. 이동운용에 사용할 안테나의 경우에는 휴대가 간편한지, 설치 및 철수가 용이한가 등도 고려해야 합니다.

예를 들어 SOTA의 경우, VHF/UHF통신의 경우 Yagi안테나나 GP안테나를 많이 사용하고, HF의 경우 Dipole 안테나, End fed 안테나, Random Wire 안테나를 많이 사용합니다.

안테나를 제작할 때는 설계시 이론적으로 정확한 값을 뽑아내더라도 실제 필드에서는 다양한 변수가 있으므로, 테스트 하는 과정을 반복함으로써 최적의 임피던스 매칭을 이루는 조건을 찾아낼 필요가 있습니다.

다이폴 안테나(Dipole Antenna) 제작

다이폴 안테나는 구조가 간단하면서도 이득이 높은 안테나입니다. 엘리먼트 역할을 하는 와이어, 발룬, 애자로 구성됩니다. 대부분 단파(HF) 대역 통신에 사용됩니다.

🔹엘리먼트: 안테나에서 실제로 전파를 송신하거나 수신하는 부분을 엘리먼트라고 합니다. 안테나의 실질적인 부분이며 전기가 잘 통하는 도체로 이루어져 있습니다. 직경 2mm 정도의 전선(여유가 있으면 테프론 전선을 쓰면 좋음)이 쓰입니다.
🔹애자: 재질은 절연체(사기, 프라스틱)로 전선의 종단에 위치하며 끈으로 주변 지장물에 연결합니다.
🔹발룬: 엘리먼트와 동축케이블간 차이가 나는 임피던스의 매칭을 위해 사용합니다. 보통 1:1발룬을 사용합니다.

엘리먼트 길이의 결정

안테나(엘리먼트)의 길이는 어떻게 결정되는지 알아보겠습니다. 아래 그림처럼 1파장에 해당하는 길이에서는 아래 위로 두 번 공진이 이루어지므로 1/2 지점의 길이만 확보하면 됩니다. 다이폴 안테나의 경우 그림 같이 원하는 주파수의 1/2에 해당하는 전체길이를 가지며, 한쪽이 절반인 1/4파장에 해당하는 길이를 가집니다.

하지만 현실에서는 전자파가 공간이 아닌 엘리먼트를 진행할 때 속도가 달라지므로 1파장에 해당하는 길이가 그보다 좀 짧은 길이를 가지게 되는데 이때 줄어드는 비율을 단축율이라고 합니다. 참고로 경험치에 의한 밴드별 단축율 표는 아래와 같습니다.

주파수 밴드 (MHz)	공통 주파수 (MHz)	옥상 위 6m 높이 SWR	실제 엘리먼트 한쪽 길이(m)	1/4 파장 계산치(m)	단축율 (%)
3.5	3.52	2.0	19.48	21.31	91.43
7	7.02	1.49	9.99	10.68	93.51
14	14.15	1.39	4.93	5.30	93.01
21	21.11	1.65	3.35	3.55	94.29
28	28.15	1.39	2.55	2.66	95.71

그럼 실제 주파수에 따른 엘리먼트 길이를 구해보겠습니다. 7MHz 밴드를 사용하는 다이폴 안테나의 엘리먼트 길이를 구하는 예입니다.

계산 단계	공식	계산 예시	비고
먼저 1파장(λ)에 해당하는 길이를 구합니다.	1λ = 300/f(주파수:MHz)	7MHz의 경우 아래와 같습니다. 1파장 =300 / 7.080 ≒ 42.37m	7MHz에서사용하는 중심주파수를 자주 쓰는 7.080정도로 삼아봤습니다. CW를 주로 한다면 7.000~7.030MHz의 범위의 중심인 7.015로 하면 됩니다.
다이폴의 엘리먼트 전체길이는 1/2λ입니다.	1파장에 해당하는 길이를 반으로 나눕니다.	42.37 / 2 ≒ 21.19m
단축율을 적용합니다.	2mm의 전선을 사용할 경우, 일반적으로 95%를 적용합니다.	21.19 x 0.95 ≒ 20.13m
엘리먼트 한쪽 길이를 구합니다.	위의 값을 둘로 나눕니다.	20.13 / 2 ≒ 10.06m	다이폴의 엘리먼트 한쪽 길이가 10.06m로 구해졌습니다.

다이폴 안테나 엘리먼트 길이 계산해주는 사이트

아래 사이트에 가면 다이폴 안테나의 엘리먼트 길이를 구할 수 있습니다. 원하는 형태를 선택하고, 목표 주파수를 적고, 단위를 미터로 바꾼 뒤 계산하면 아래 그림처럼 한쪽 엘리먼트 길이와 다이폴 전체 길이를 구해줍니다.

Half-wave Dipole Antenna Calculator

아래는 또 다른 다이폴 계산기입니다.

Dipole Calculator

엘리먼트 길이의 조절

실제로 안테나를 설치해보면 위에서 구한 엘리먼트 길이가 주변 여건으로 인해 해당 주파수에 맞아 떨어지지 않는 경우가 발생합니다. 이때에는 SWR값을 측정하여 원하는 목표주파수에 송수신 효율이 가장 좋은 지점(SWR 값이 최소인 지점)이 위치하도록 엘리먼트 길이를 줄이거나 늘려줍니다. SWR 값이 최소가 되는 지점의 주파수가 목표한 주파수보다 낮을 경우 엘리먼트를 짧게 조절하면 되고, 반대의 경우에는 추가로 전선을 연결하여 엘리먼트 길이를 늘려주면 됩니다. 한꺼번에 줄이거나 늘이기 보다는 상태를 보면서 조금씩 조절해나가는게 좋습니다.

이때 SWR값을 시각적으로 확인하기 위해 NanoVNA같은 벡터 네트워크 분석기(Vector Network Analyzer)를 사용하면 좋습니다.

발룬(Balun)과 언운(UnUn)에 대해 ⇒ 클릭!

Balun과 UnUn은 안테나와 송신기/수신기 간의 인퍼페이스에서 발생하는 전기적 문제를 해결하기 위해 사용되는 전자기기입니다.

Balun은 balanced to unbalanced의 약자로, 안테나의 balanced 신호를 unbalanced 신호로 변환하는 장치입니다. 일반적으로 안테나에서 사용되는 balanced 신호는 평행선 케이블, 트랩 안테나 또는 다른 balanced 안테나에서 생성됩니다. 그러나 대부분의 송수신기는 unbalanced 출력을 가지므로 안테나와 연결하기 위해서는 balanced 신호를 unbalanced 신호로 변환해야 합니다. 이때 Balun을 사용하면 안테나의 신호를 적절하게 변환하여 송수신기와 연결할 수 있습니다.

UnUn은 unbalanced to unbalanced의 약자로, 안테나에서 생성된 unbalanced 신호를 다른 unbalanced 신호로 변환하는 장치입니다. 안테나에서 생성된 unbalanced 신호는 대부분 단일 광섬유 케이블, 도선 안테나 또는 마그네틱 루프 안테나에서 생성됩니다. 이러한 신호는 일반적으로 송수신기와 동일한 unbalanced 출력을 가지므로 UnUn을 사용하여 안테나에서 생성된 신호를 다른 unbalanced 신호로 변환하여 송수신기와 연결할 수 있습니다.

Balun과 UnUn은 안테나와 송수신기 간의 임피던스 불일치를 해결하여 안테나의 효율성을 향상시키고 잡음 및 간섭을 줄일 수 있습니다. 이러한 장치는 주로 안테나 설치 및 구성을 위해 사용됩니다.

<그림> 발룬과 언운의 구조, 출처: The ARRL Handbook for Radio Communications 2022, Chapter 20.의 그림 20.22

발룬 사용에 대해

다이폴 안테나에 발룬을 설치하는 목적은 엘리먼트와 동축케이블 사이의 임피던스가 서로 다르므로 이를 평형하게 맞추는 역할을 합니다. 원래대로라면 엘리먼트의 임피던스가 75Ω이고 동축케이블의 임피던스가 50Ω이므로 75Ω:50Ω 비율을 가지는 발룬을 써야하지만, 실제 안테나를 설치하는 높이가 2λ이하인 경우 엘리먼트에 걸리는 임피던스는 75Ω보다 낮은 값을 가지며 50Ω에 가깝게 됩니다. 그래서 1:1발룬(50Ω:50Ω)을 사용하게 되며, 이론상 당초 SWR=70Ω÷50Ω=1.5여야 하지만 실제 SWR은 그보다 낮아지게 됩니다.

발룬을 사용하지 않으면 동축케이블에도 전파가 흐르는 현상이 일어나서 SWR 값이 변하고, 텔레비전이나 라디오에 영향을 주는 장해전파인 TVI, BCI가 발생하기도 합니다. 심한 경우 무전기에까지 전류가 흐르게 되서 감전의 위험이 생깁니다.

발룬 제작

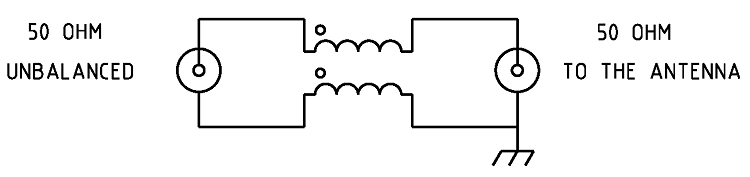

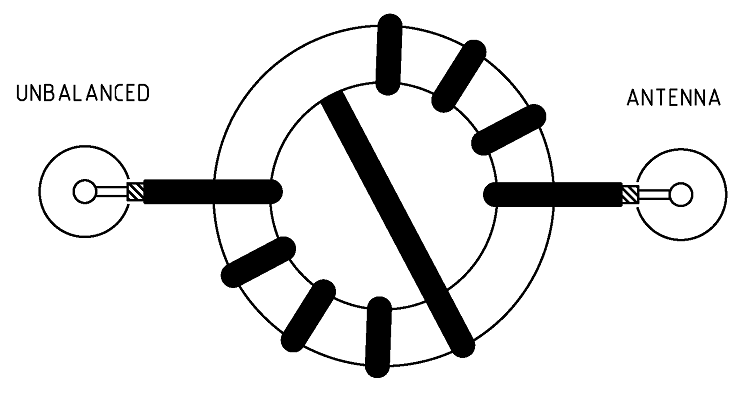

패라이트 코어에 에나멜선을을 감아서 1:1 발룬을 만들면 됩니다. 출력 용량에 따라 사용하는 페라이트 코어가 달라지는데, Amidon FT240-43 core에 직경 1.2mm 에나멜선을 사용하면 1kW이내의 출력은 감당할 수 있습니다.

애자 연결

다이폴 안테나의 경우에는 엘리먼트 끝에 전압이 최대로 되는 전압점이 있기 때문에 이 부분을 직접 주변 지장물에 연결하면 위험합니다. 따라서 절연체인 애자를 엘리먼트 끝에 달고 애자의 반대쪽에 줄을 달아 지장물에 연결하게 됩니다.

다이폴 안테나의 설치

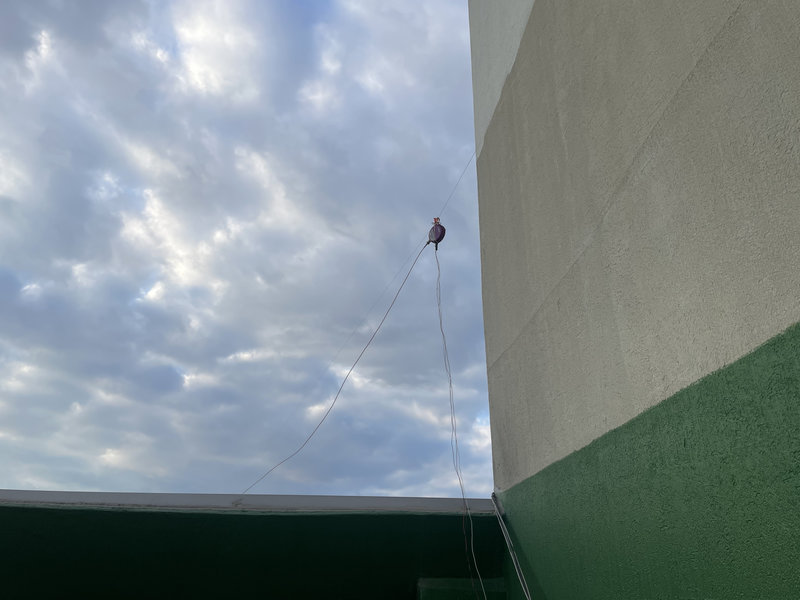

안테나의 높이는 지면에서 6~8m 이상, 건물과는 최저 3m의 간격을 두고 위치하는 것이 좋습니다. 지상에서 멀리 떨어질 수록 SWR값이 1.5이하로 내려가기 쉽습니다. 다이폴 안테나를 설치할 때 중앙의 분기점을 높이 설치하고 좌우의 애자쪽을 낮게 설치하게 되면 "V"글자를 거꾸로 한 모양으로 안테나가 설치됩니다. 이를 역V 다이폴 안테나라고 하는데 이렇게 하는 이유는 역V자를 이루는 내각의 각도에 따라 SWR값이 더 좋게 변할 수 있기 때문입니다.

안테나의 길이를 줄이고 싶을 때

다이폴 안테나 처럼 길이가 긴 안테나를 설치하고 싶어도 주변 환경상 안테나 길이가 확보되지 않을 때 고려해볼 수 있는 것이 로딩코일을 이용한 안테나 길이 단축입니다. 로딩코일을 쓰면 낮은 주파수의 안테나의 경우(파장이 긴 경우) 전체적인 엘리먼트 길이가 줄어들므로 쉽게 설치할 수 있게 됩니다. 반면 단점도 존재하는데, SWR 특성이 좋은 주파수 범위가 좁아지며 로딩코일을 많이 감을 수록 송신 출력을 견디는 힘이 낮아져 코일이 고온에 녹아버릴 수도 있습니다. 이를 막기 위해 저항이 적은 굵은 선으로 만들기도 하나 로딩코일로 인해 엘리먼트 무게가 무겁게 되는 불편함이 있습니다. 참고로 로딩코일 대신 콘덴서를 넣으면 전체적으로 엘리먼트 길이를 길게 하는 대신 SWR 특성이 좋은 주파수 범위가 늘어납니다.

멀티밴드 다이폴 안테나

다이폴 안테나에서는 ①여러개의 지선을 뽑아서 방사상 또는 병렬로 배치하여 멀티밴드 안테나를 만들거나 ②중간에 트랩코일을 달아서 멀티벤드를 만드는 방법이 있습니다.

병렬로 배치한 다이폴 안테나	트랩코일을 단 다이폴 안테나

랜덤 와이어 안테나(Random wire antenna) 제작

아마추어 무선을 하다보면 단일밴드 뿐 아니라 여러 밴드에서 통신을 하고 싶어집니다. 하나의 엘리먼트를 가지고 여러 주파수를 커버하는 멀티밴드 안테나로 많이 사용하는 것이 랜덤 와이어 안테나입니다.

랜덤 와이어 안테나는 길이 10m 이상의 전선을 사용하여 만들어지는 안테나입니다. 이 안테나는 임의의 길이를 가진 한 개의 엘리먼트로 여러 주파수 밴드를 사용하게 만들 수 있습니다. 주로 소출력 무선통신(QRP)에서 사용됩니다.

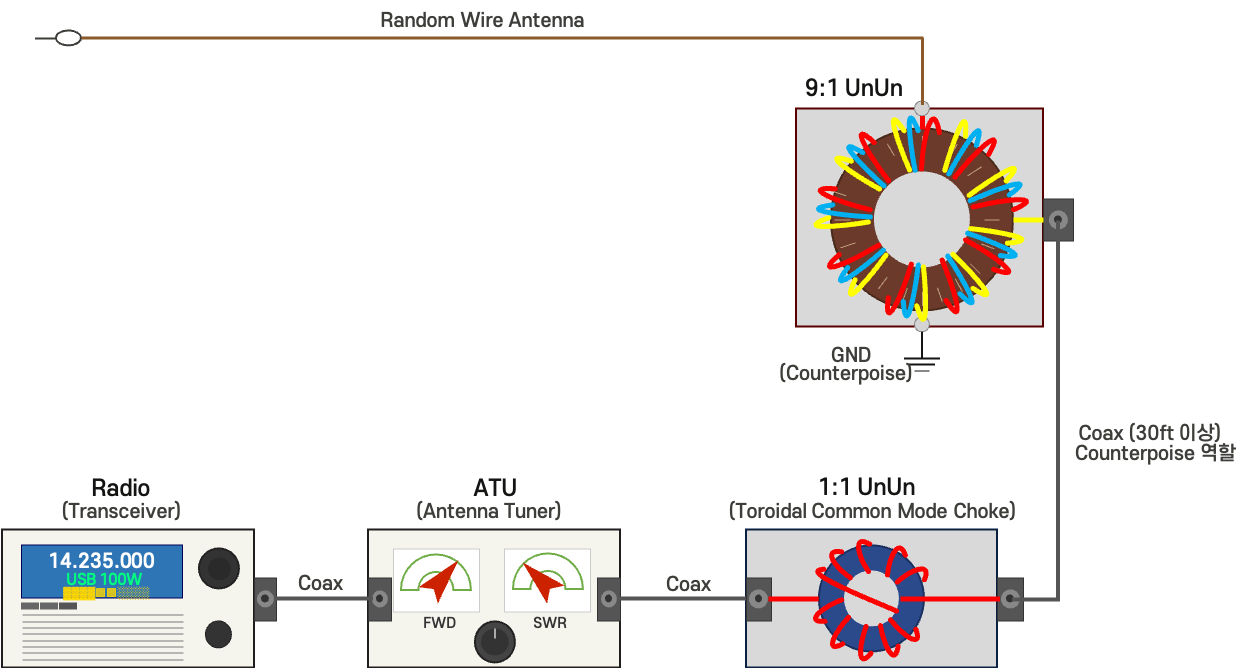

랜덤 와이어 안테나는 와이어와 지면 간의 거리, 와이어의 길이 및 높이 등과 같은 여러 요인에 따라 임피던스가 크게 변할 수 있으므로 안테나 매칭을 위해 추가로 UnUn이나 안테나 튜너 등을 사용합니다.

랜덤 와이어 안테나는 저비용, 단순성, 이동성 등의 장점이 있습니다. 이는 특히 비상 상황에서 긴급히 무선 통신이 필요한 경우에 유용합니다. 또한, 특정 주파수 대역에서 효율적인 안테나 설치가 가능하기 때문에, 실험적인 목적으로 많이 사용됩니다.

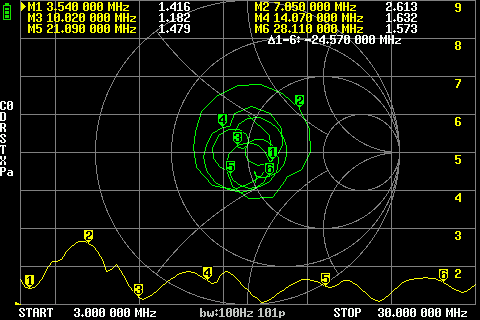

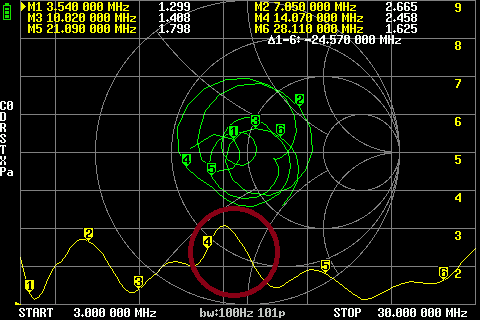

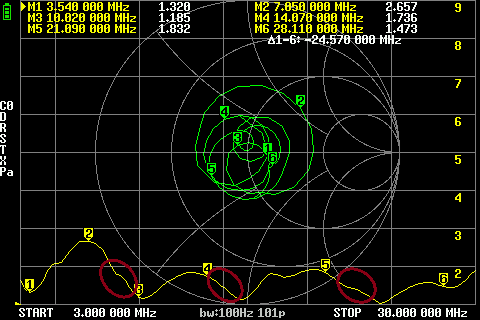

랜덤 와이어 안테나는 각 주파수별 공진점에 해당하는 길이를 피해서 설치해야 좋은 성능을 발휘합니다. 다음은 길이를 달리한 랜덤 와이어 안테나가 각 밴드별로 가질 수 있는 SWR 값을 나타낸 것입니다. 엘리먼트 길이가 16.15m인 경우와 37.95m인 경우 거의 모든 밴드에서 SWR값이 좋음을 알 수 있습니다.

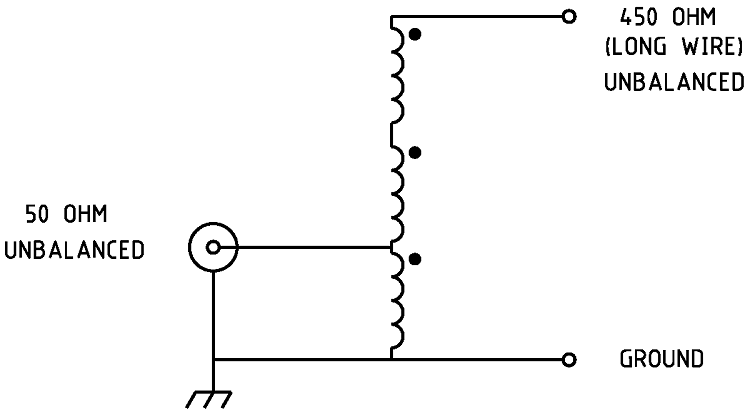

다음은 랜덤와이어 안테나에 달아 줄 5:1 UnUn을 제작하는 과정입니다.

선을 연결하기 전 가조립을 해봅니다.

그림에 나온데로 결선을 한 뒤 납땜을 합니다. 이런식으로 납땜면적이 넓은 경우에는 구리관 전체가 달아올라야 납땜이 잘 붙기 때문에 넓은 인두로 가열을 한 뒤 납을 입힙니다.

5:1 UnUn이므로 케이블 연결부가 50옴이면 엘리먼트 접점의 임피던스가 250옴이 될겁니다. 250옴 저항이 없으므로 남아도는 10K옴 가변저항으로 250옴을 맞춥니다.

선 한쪽을 엘리먼트에 다른 한쪽을 그라운드에 연결한 뒤 SWR Analyzer로 측정을 해봅니다.

SWR은 1.3~1.7 사이를 오가는 것을 볼 수 있고 임피던스는 50Ω 전후로 움직이는 것을 볼 수 있습니다.

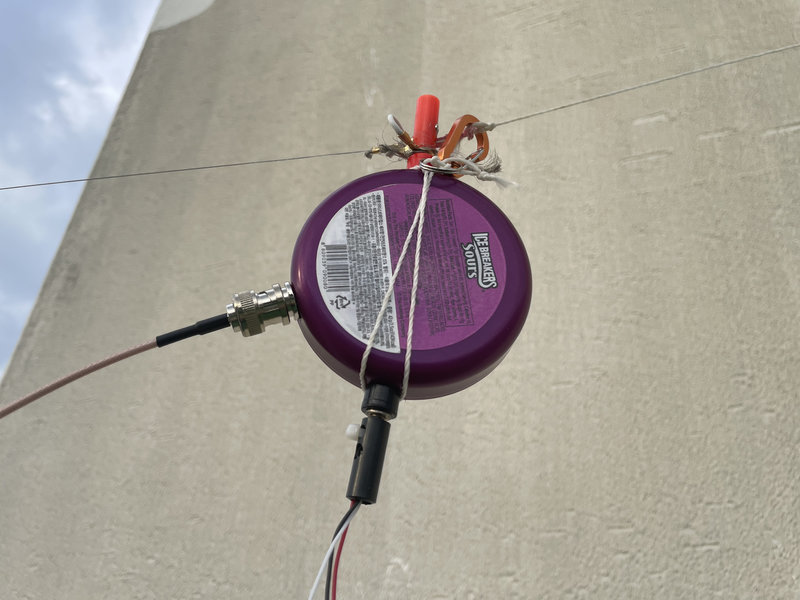

5:1 UnUn에 안테나 엘리먼트를 연결하여 멀리 나무에 붙잡아 맵니다. 그라운드선을 늘어뜨려 접지를 합니다.

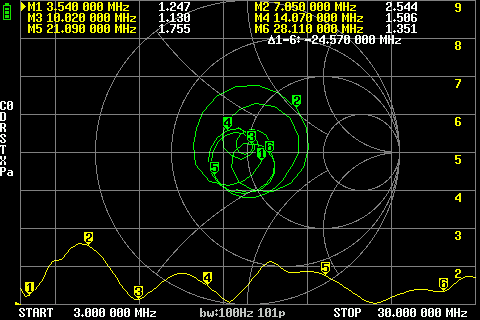

접지를 하고 나니 SWR수치가 많이 낮아진 것을 알 수 있습니다.

End Fed 안테나 제작

End Fed 안테나는 코일과 콘덴서로 구성된 LC공진회로를 급전선과 엘리먼트 사이에 두어 임피던스를 매칭시키는 구조의 안테나입니다.

7MHz대역의 통신을 하기 위해 9:1 UnUn 1개와 49:1 UnUn 2개를 제작하고, 20m 길이의 엘리먼트를 연결해 안테나를 만들어 보았습니다. 49:1 방식 중 하나는 KN5L OM이 고안한 49:1 UnUn방식으로 만들었고, 다른 하나는 일반적인 방식으로 만들어보았습니다. 각각 어떠한 결과가 나오는지 비교해 보기 바랍니다.

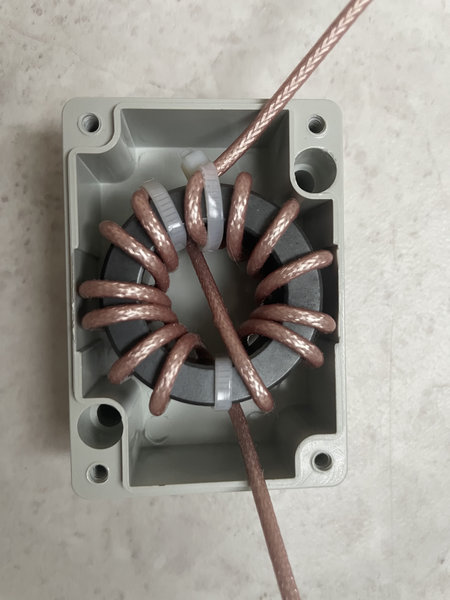

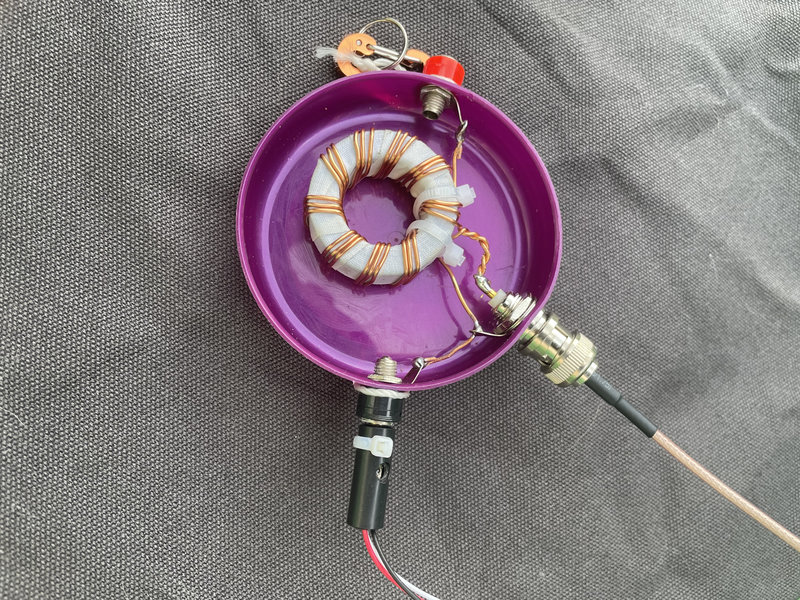

9:1 UnUn	49:1 UnUn (KN5L 방식)	49:1 UnUn

이번에는 3D 프린터로 케이스를 만들어보았습니다. TinkerCAD로 설계하고 Cura 프로그램을 이용해 3D 프린터에서 사용할 파일을 만들었습니다.

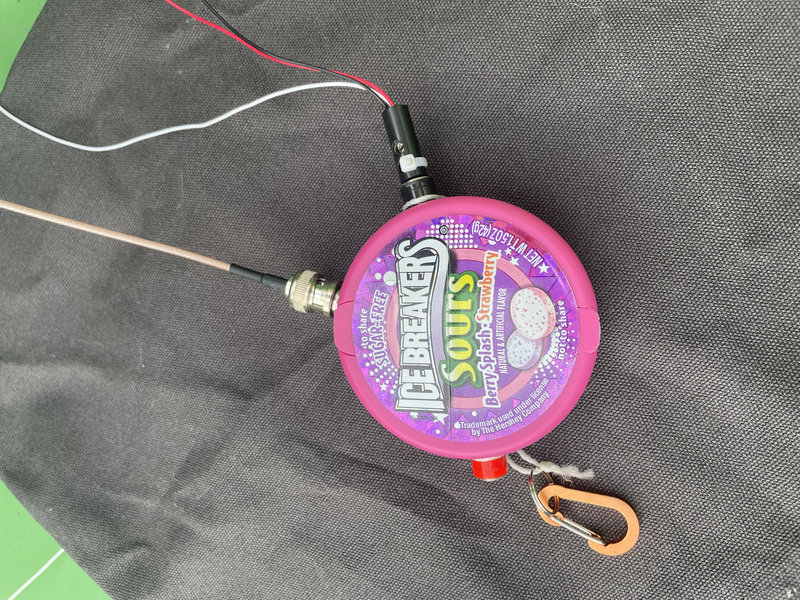

출력한 케이스로 조립을 하고 색칠을 한 결과물입니다.

실내에서 VNA로 측정을 하고, 야외에 나가 안테나를 설치한 뒤 테스트를 진행했습니다.

구분	9:1 UnUn	49:1 UnUn (KN5L 방식)	49:1 UnUn
형태
사용한 페라이트 코어	FT-114-43	FT140-43	FT114-43
VNA 체크
	실내테스트에서는 가장 좋은 값을 보여줍니다.	SWR이 지수곡선으로 솟아오르는 것을 콘덴서를 붙여 아래로 눌러놓은 상태입니다.	SWR값의 상승을 콘덴서로 일부 억제한 상태입니다.
엘리먼트 길이	엘리먼트: 15.5m, 카운터 포이즈:  10m 정도	엘리먼트 길이 20m 150pF 6KV 콘덴서 사용	엘리먼트 길이: 20m 150pF 6KV 콘덴서 사용
야외 측정결과 Test #1	-
	-	SWR 최저값을 가지는 주파수가 목표주파수보다 왼쪽에 위치하고 있습니다. 엘리먼트 길이를 좀 줄이면 목표로 하는 주파수로 SWR 최저값이 이동할 겁니다.	전체적으로 매칭이 잘 되었습니다. 7MHz의 배수인 14MHz, 21MHz, 28MHz에 공진점이 형성됨을 알 수 있습니다.
야외 측정결과 Test #2
	원하는 목표주파수를 맞추기 위해 엘리먼트 길이를 줄였습니다. 7MHz대역은 좋았지만 나머지 대역의 SWR값이 높았습니다. 7MHz 단일밴드 안테나로 사용 가능합니다.	전체적으로 매칭이 안된 상태입니다. 원인을 찾지 못했습니다.	결과가 가장 좋았습니다. 7MHz의 배수가 되는 주파수 대역에서 사용할 수 있는멀티밴드 안테나가 만들어졌습니다.

야외측정 Test #1

야외에 나가서 안테나를 설치하고 측정을 했습니다. 5m 70cm의 낚시대에 엘리먼트를 매달아서 구릉을 따라 끈 다음 나무줄기에 고정하였습니다.

야외측정 Test #2

야외에 나가서 안테나를 설치하고 측정을 다시 해보았습니다. 안테나를 높게 치지 못하고 선이 늘어져서 SWR 값이 잘 나오지 않았습니다.

야기(Yagi) 안테나 제작

Yagi 안테나는 직선적인 안테나보다 더욱 긴 거리까지 신호를 전송할 수 있는 안테나 중 하나입니다.

아래 그림에서 왼편부터 차례로 반사기(reflector), 복사기(radiator), 도파기(director)입니다.

반사기(reflector)는 한쪽 방향으로 전파를 방사할 수 있도록 복사기 보다 조금 긴 소자를 사용합니다. 이때 반사기는 파장 λ/2의 길이보다 길게 유도성 임피던스를 갖으므로 복사기에서 발사된 전파를 반사합니다. 반사기는 복사기로부터 보통 λ/4정도 떨어져 위치합니다.

복사기는 방사기, 투사기, 드리븐 엘리먼트라고 부르며 보통 λ/2 길이를 가집니다. 전파는 복사기에서 도파기 쪽으로 지향성을 가지며 방사됩니다.

도파기는 복사기의 앞쪽에 위치하며 도파기의 수가 늘어남에 따라 한 방향으로 더욱 강한 지향성을 보여줍니다.

Yagi 안테나는 다이폴 안테나의 변형으로, 야기 안테나의 급전이 이루어지는 복사기를 보면 다이폴 안테나와 비슷하다는 것을 알 수 있습니다. Yagi 안테나는 안테나 설치와 구성이 간단하며, 비교적 낮은 비용으로 제작할 수 있습니다. 이득을 높이기 위해 여러 개의 Yagi 안테나를 그룹으로 만들어 사용하기도 합니다.

Yagi 안테나를 만드는 방법은 다음과 같습니다.

1. 요소의 길이 계산: Yagi 안테나의 길이는 수신하려는 주파수에 따라 달라집니다. 이를 위해 안테나 설계 프로그램이나 Yagi 안테나 계산기를 사용하여 요소의 길이를 계산합니다.

Yagi 안테나 설계 프로그램 Yagi Calculator

Yagi 안테나 설계 프로그램 YagiCAD

3소자 Yagi 안테나 계산기

야기 안테나 중에는 아래처럼 고유의 방식으로 만든 것도 존재합니다.

DL6WU의 Yagi 안테나계산기

Yagi Optimizer로 Yagi 안테나 계산하기 ⇒ 클릭!

1993년경에 K6STI에 의해 제작된 프로그램으로 30년이 지났지만 여전히 야기 안테나 제작에 쓸 수 있는 프로그램입니다.

Yagi Optimizer 5.10 프로그램

DOS환경에서 작동하기에 DOSBox 프로그램상에서 실행해야 합니다. 실행하는 절차는 아래와 같습니다.

가. DOSBox 프로그램을 설치합니다.

나. C:\에 작업에 사용할 dosbox라는 폴더를 만들고 그 아래에 Yagi_O라는 폴더를 만든 뒤 그 안에 위에서 받은 Yagi optimizer 프로그램의 압축을 푼 뒤 파일들을 복사해 넣습니다.

다. DOSBox 프로그램을 실행한 뒤, 특정 폴더를 C:\ 드라이브로 마운트하는 명령은 아래와 같습니다.
예를 들어 C:\dosbox라는 폴더를 DOSBOX에서 C:\ 드라이브로 사용하려면 mount c c:\dosbox 라고 하면 됩니다.

이제 cd yagi_o 명령으로 YAGI_O 폴더로 들어갑니다. 그 후, yo 명령으로 Yagi Optimizer 프로그램을 실행시킵니다.

원하는 안테나를 선택하고, 각각의 메뉴를 눌러서 값을 조절합니다.

안테나를 구성하는 엘리먼트의 위치와 길이 값을 확인합니다.

Plot을 통해 전파가 어떤 지향성을 가지는지 볼 수 있습니다.

Graph를 통해 Gain값, SWR값 등을 확인할 수 있습니다.

Notes를 통해 안테나 제작과 관련된 내용을 간단하게 읽어 볼 수 있습니다.

Optimizer를 하면 이득(Gain;dBd)을 최대로 올려서 계산한 값을 보여줍니다.

수신시의 이득은 올라갔지만,  송신할 때의 지향성은 떨어진 것을 볼 수 있습니다. 엘리먼트 위치와 길이 값이 변한 것을 볼 수 있습니다.

2. 요소 제작: 안테나 요소는 대개 금속 막대 또는 굵은 와이어로 제작됩니다. 제작 전에 요소의 길이와 구성을 정확히 계산해야 합니다.

SOTA에 사용할 용도로 휴대가 간편하도록 금속제 줄자를 써서 만들기도 합니다. 줄자로 Yagi 안테나를 만드는 이유 중 하나는 휴대가 용이하다는 점이 있겠습니다.

금속제 줄자로 만드는 Yagi 안테나: WB2HOL 제작, NT1K 제작

참고: ARDF 대회용 야기 만들기

3. 안테나 구성: 각 요소를 연결하는 붐(Boom)대를 만들고 각 요소를 결합합니다. 각 요소의 갯수를 기준으로 3소자(반사기, 복사기, 도파기 각 1개), 5소자(반사기 1개, 복사기 1개, 도파기 3개) 등으로 부르는데 3소자의 경우에 복사기는 붐(Boom)대의 중심에 위치해야 하며, 반사기 요소는 붐(Boom)대의 한쪽 끝에 위치하고 도파기는 복사기 다음에 추가됩니다. 급전선은 복사기에만 연결합니다. 일반적으로 Yagi 안테나에는 발룬을 사용할 필요가 없지만, 소자수가 늘어나면 급전점의 임피던스가 기본 임피던스인 75Ω보다 아래로 떨어질 경우가 생깁니다. 이를 매칭시키기 위해 4:1 Step Down balun을 사용하기도 합니다.

3소자 Yagi 안테나 예시	5소자 Yagi 안테나 예시

4. 급전선 연결 및 안테나 테스트: 안테나를 만든 뒤 실제로 작동하는지 확인해야 합니다. SWR Analyzer를 이용하여 성능을 측정해 봅니다.

화분 안테나 제작

VHF와 UHF를 동시에 사용할 수 있는, GP안테나의 일종인 플러워 팟 안테나는 쉬운 제작방법과 뛰어난 성능으로 많은 아마추어 무선사들이 자체 제작하는 안테나입니다. 특별히 VK2ZOI가 만드는 듀얼밴드 반파 화분 안테나(Dual Band Half-Wave Flower Pot Antenna)가 유명합니다. 안테나 제작 방법은 아래 링크를 확인하면 됩니다.

<그림>듀얼밴드 반파 화분 안테나 구조도, 출처: VK2ZOI 홈페이지

듀얼밴드 반파 화분 안테나: VK2ZOI 제작

J폴 안테나와 Slim Jim 안테나 제작

VHF 또는 UHF용 안테나로 J-pole안테나와 Slim Jim안테나가 있는데, 만들기 쉬운 형태입니다. J-pole은 수직편파를 발생시키는 안테나인데, 일반 GP안테나보다 복사효율이 50%정도 더 낫다고 합니다. Slim Jim안테나는 일종의 역 J-pole안테나로, J-pole 안테나와 달리 수평으로 전파를 방사합니다. 극장애물이 많은 환경에서도 높은 성능을 발휘합니다. 임피던스는 50Ω이므로 바로 Balanced Feed Point에 바로 전송선을 납땜해서 사용하면 됩니다. 알루미늄이나 구리, 또는 일반 전선으로 만들어도 됩니다.

J폴 안테나 계산기
